杭州PCB抄板公司-緯亞電子：高速ADC(模/數變換器)是各種應用領域(如質譜儀，超聲，激光雷達/雷達，電信收發機模塊等)中關鍵的模擬處理元件。無論應用是基于時域或頻域，都需要ADC高的動態性能。更快和更高分辨率的ADC，可使超聲系統具有更詳明的圖像，使通信系統具有更高數據的處理能力。
　　
隨著14位或更高分辨率ADC的采樣率繼續提高到百兆采樣范圍，隨之而來的是系統設計人員必須成為時鐘設計和分配及板布線方面的專家。

本文描述的是系統設計方面的一些關鍵性問題，特別關注印制電路板(PCB)地和電源平面布線技術?，F(xiàn)代化的ADC需要現代化的板設計。沒有精確的時鐘源或仔細設計的板布線，則高性能變換器將達不到其性能指標。

單IF外差接收機結構和高級的功率放大器線性化算法，正在對ADC性能提出要求。這樣的系統正在把變換器的固有抖動性能推向低于1/2 PS。同樣，測試儀器工程師需要在寬帶內有非常低的噪聲性能，以便高級頻譜分析儀開發。

因此，高速數據變換系統中重要的子電路是時鐘源。這是因?yàn)闀r(shí)鐘信號的定時精度會直接影響ADC的動態性能。

為了使這種影響小，ADC時鐘源必須具有非常低的定時抖動或相位噪聲。若在選擇時鐘電路時不考慮這種因數，則系統動態性能不會好。這與前端模擬輸入電路的質量或變換器的固有抖動性能無關。精確的時鐘在精確的時間間隔總能提供沿轉換。

實際上，時鐘沿在連續變化的時間間隔到達。因此，這種定時的不確定性，可以借助數據變換過程綜合評估采樣波形的信噪比。

大時鐘抖動由下式確定：

Tj(rms)=(VIN(p-p) /VINFSR）×(1/(2(N+1)×π×fin)

假若輸入電壓(VIN)等于ADC的滿標范圍(VINFSR)，則抖動要求變?yōu)锳DC分辨率(N位)和被采樣輸入頻率的因數。

對于70MHz 輸入頻率，總抖動要求是：

Tj(rms)=1× (1/215π×70×106))

Tj(rms)=140fs

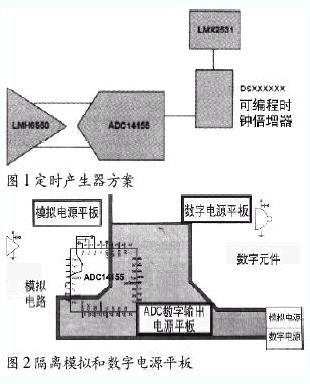

由于很多系統通過背板或另外連接分配參考時鐘，這會降低信號質量，所以，通常用本機振蕩器(低相位噪聲的VCXD)做為ADC的定時源。圖1示出用NS公司的LMX2531時鐘合成實現定時產生。連接到定時產生器的LMX2531由可編程分頻器合成器輸出，給出小于100毫微微秒的抖動性能。

布線考慮

適當?shù)慕拥睾瓦x定所有信號路線是保證精確信號轉換的關鍵。

用分離地平板對于10位ADC的50MSPS和12位ADC的30~35MSPS工作良好。超出此范圍，額外的電路噪聲是明顯的，而且分離的地平板也可引起信號輻射。當線承載電流信號時，會在跨越平板間分離處發生問題。

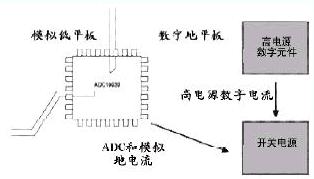

模擬元件集中在板的模擬區域，數字元件集成在板的數字區域。這樣可保持模擬和數字返回電流彼此遠離(圖2)。圖3示出帶一個分離地平板的板圖。這是為了隔離模擬和數字地電流，而且可使ADC噪聲小，但忽視了EMI效應。另模擬元件集中在板的模擬區域，數字元件集成在板的數字區域。這樣可保持模擬和數字返回電流彼此遠離(圖2)。圖3示出帶一個分離地平板的板圖。這是為了隔離模擬和數字地電流，而且可使ADC噪聲小，但忽視了EMI效應。另外，當用電源跡線控制模擬和數字電源通路時，返回ADC電流必脫離輸出電流通路。這會產生可輻射的電流環路區域。杭州PCB|杭州smt

用分離的地平板和電源板可以消除環路區域問題，使輻射問題小。這允許輸出和返回電流彼此靠近流動，而使RFI/EMI問題小。然而，元件的相互放置是非常重要的，共同的模擬和數字返回電流通路在模擬電路可能引起數字噪聲。我們知道，高頻或高沿率信號留心高電阻，甚至在地平板中需要保持模擬和數字返回電流彼此分離開。

注意，鄰近效應導致輸出和返回電流盡可能彼此靠近流動。靠精細的元件放置和所有線跡(包括電源線)考慮周到的選定路線，可以控制地平板中的返回電流通路。地返回電流將流經各自的輸出線跡，因此，保持模擬和數字返回電流彼此遠離是可能的。
　　
單個地平板消除環路區域，信號和電源線跡控制電流流動。

模擬和數字元件應放置在它們自己的專門PCB區域。電源應放置在板邊沿或者角落和模擬與數字區域之間。

電源布線對噪聲性能也是關鍵。數字元件(特別是高速大功率數字元件)不能放置、也不能靠近模擬返回電流流回電源的通路。這就是數字元件不應放置在靠近承載模擬電流的線或到模擬和混合信號元件的電源線。注意，電源承載信號電流，因?yàn)樗鼈冎匦鲁潆姲迳系呐月冯娙萜?。返回電流必須通過分離地平板的公共節，遠離輸出線跡/通路流動。此將形成有輻射的環路區域。有時模擬電路會拾取這種輻射。
　　
上述所建議的布線會使ADC能提供好的性能。歸納其要求如下：

·用一個整體單一化的地平板。不要分開地平板。若多板層中有多個地平板，則應在2cm或更短距離內，用一個通孔柵條把它們連接在一起。

·分開電源平板，每個電源平板保持在相同板層中。應該分離模擬電路電源平板、數字電路電源平板和ADC數字輸出驅動器的電源平板。

·ADC數字芯核電源用模擬電源，但ADC數字驅動器不能用模擬電源。

·ADC數字輸出驅動器電源可以是ADC輸出驅動元件的相同電源。

·把所有模擬元件和連線放置在模擬電源平板之上，把所有數字元件和連線放置在數字電源平板之上。

·每個平板用分離的電源。ADC數字輸出電源，可以來自任何一個電源，但應該用串聯扼流圈去耦。ADC模擬電源好采用線性電壓穩壓器。

·假若任何數字電路供電電源和ADC輸出驅動器電源是同一電源，并有信號線到板的另外區域，則這兩個電源平板之間用電容器。把這些電容器放置在緊靠信號線處。
